GLX30/GLXN30モデル

コンパクトなガス/液専用ブレージングプレート式熱交換器

GLX30/GLXN30モデルはステンレスプレートを銅ロウ又はニッケルロウにてロウ付したコンパクトなガス/液専用ブレージングプレート式熱交換器。

ガス/液専用設計を目的とすべくA側、B側非対称プレートパターンを採用することでガス側圧力損失を低くしながら水側との温度アプローチを少なくできる高効率設計を両立することに成功しました。

GLX30/GLXN30モデルは特にガスに含まれてる水分などの凝縮運転に得意します。

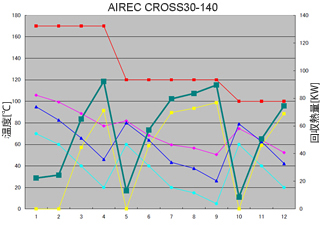

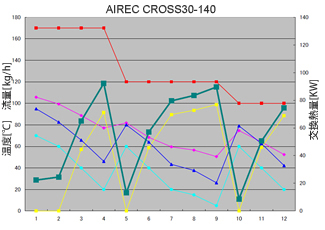

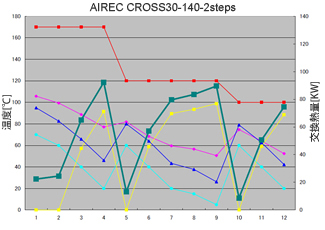

ガスボイラー排ガス熱回収グラフ
排ガス1100kg/h(1500m3/h) 絶対湿度0.1414kg/kg ＆水5000kg/h

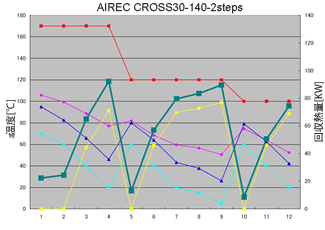

乾燥空気熱回収グラフ
乾燥空気1100kg/h(1163m3/h) 水1500kg/h

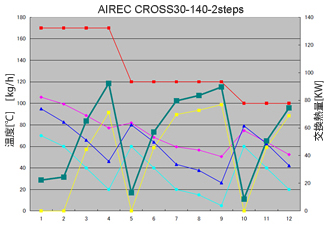

ガスボイラー排熱回収グラフ
排ガス1100kg/h(1500m3/h) 絶対湿度0.1414kg/kg ＆水2000kg/h

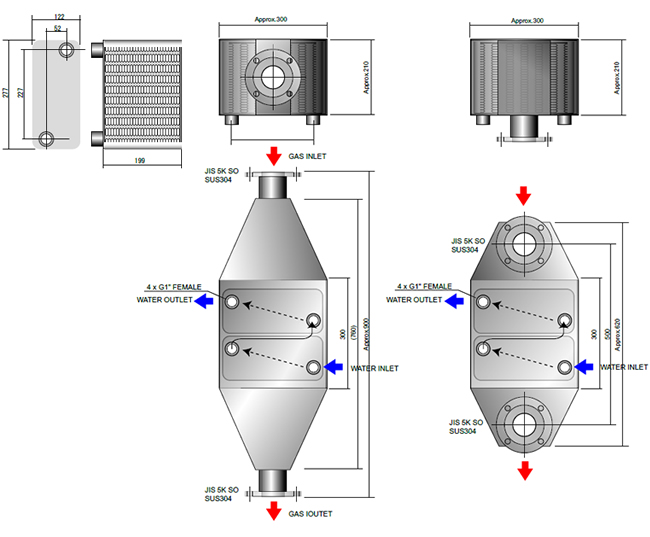

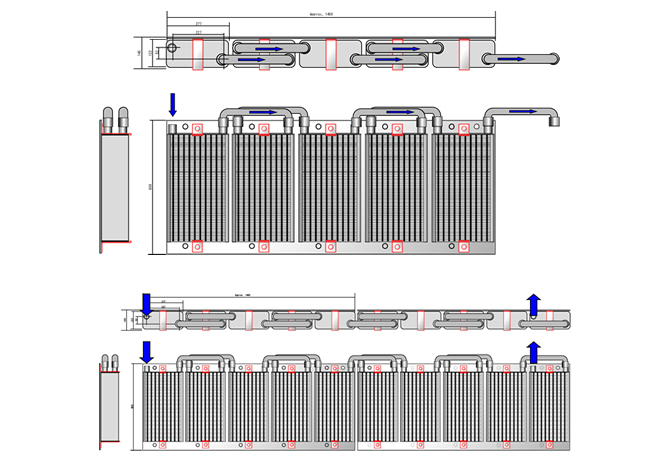

GLX30/GLXN30モデルは、モジュール設置を可能とした排ガス熱回収熱交換器です。大風量での汚れ、腐食対策としてモジュール設置を行うことで、
万が一のときに分解洗浄、メンテナンス、再表面処理などを行うことが可能です。

従来の一体式フィンチューブでは、たった1箇所でもピンホール腐食などのリークが発生したときに、熱交換器全部を交換する必要がありますが、GLX30/GLXN30モデルでは、リスク軽減が可能です。
