商品詳細

CBシリーズ

ステンレス(SUS316)を銅でブレージングした熱交換器

CBシリーズ

ブレージングプレート熱交換器の中でも、最も世界中で愛され多くの実績がある銅(Cu)ろう付タイプの熱交換器です。

最も多くのラインナップからお客様に最適なサイズを選定させていただきます。

ラインナップ

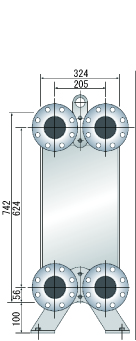

CB400

冷却能力(公称値):500kW
使用温度範囲:150/-100℃
最高使用圧力:3.1MPaG
接続口径:100A
ノズルタイプ:※1

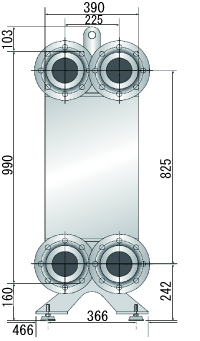

CB300

冷却能力(公称値):500kW
使用温度範囲:150/-100℃
最高使用圧力:1.6MPaG
接続口径:100A/65A
ノズルタイプ:※1

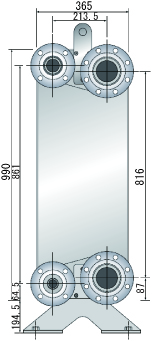

CB200

冷却能力(公称値):500kW
使用温度範囲:150/-100℃
最高使用圧力:2.0MPaG
接続口径:80A
ノズルタイプ:※1

CB110

冷却能力(公称値):200kW
使用温度範囲:150/-100℃
最高使用圧力:2.6MPaG
接続口径:R2
※2 S1,S2ノズル:E27
※2 S3,S4ノズル:E27またはD21

CB60

冷却能力(公称値):80kW
使用温度範囲:150/-100℃
最高使用圧力:3.6MPaG
接続口径:R1
※2 S1,S2ノズル:E26
※2 S3,S4ノズル:E26またはH21

CB30

冷却能力(公称値):40kW
使用温度範囲:150/-100℃
最高使用圧力:3.6MPaG
接続口径:R1
※2 S1,S2ノズル:E26
※2 S3,S4ノズル:E26またはH21

※1.ノズルタイプは、別途お問合せ下さい。
※冷却能力:冷媒R410A/Te=2℃/Sh=5K/水12℃→7℃とした場合の最大能力です。
※2.取付ノズルの標準的な形状
※特殊ノズルはご相談ください



D21

E25

E26

E27

H21

G21
