メンテナンスサービスのご案内

熱交換器の洗浄でお困りではありませんか？

熱交換器メンテナンスは、メーカーに依頼すると作業費も部品費も高コストとなり、問題が発生するまでそのままにしておくことが多い。

ご安心ください

排熱利用のプロ集団であるMDIは、MDIでは独自のメンテナンスサービスを提供し、
最適な洗浄サービスをご提案致します！

プレート式熱交換器の開放洗浄には
「プレート入替サービス 」
をご提案します！

特殊洗浄装置MDI-CIPを利用した
「内部循環洗浄サービス」
をご提案します！

強力かつ安全な

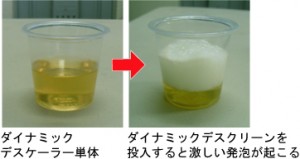

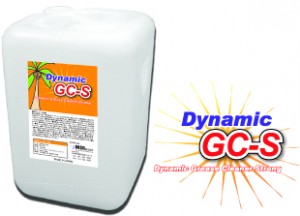

「ダイナミックシリーズ洗浄液」
をご提案します！

プレート入替サービス

時間、手間、パッキンコストが増えてしまうプレート熱交換器のメンテナンス対策を
MDIでは、工場の立上げ時間の大幅短縮、コスト削減の両立ができる「プレート入替サービス 」をご提案します！

「プレート入替サービス」は、

◆単発交換◆
Step①.　現場で内容物交換・入替作業を行う

新規プレートと新規パッキン一式を持ち込む
ボルト・フレーム分解→プレート取外し→新規プレート・パッキン一式をフレームへ組込・気密試験

Step②.　取り外したプレートはお客様若しくはMDIにて処分

◆定期契約◆
Step①.　現場で内容物交換・入替作業を行う

MDI負担で新規プレートと新規パッキン一式を持ち込み※初回交換品はMDI負担にて用意
ボルト・フレーム分解→プレート取外し→新規プレート・パッキン一式をフレームへ組込・気密試験

Step②.　MDI 洗浄工場で洗浄・組立作業を行う

取り外したプレートを薬液槽に漬け置き洗浄/ジェット洗浄を行い、保管
新規パッキンとプレートを組立　※パッキンの劣化を避けるため、実際には次回の交換直前に新規パッキンを組込みます。
次回の洗浄時に、本プレートとパッキンセットを持込み、再び入れ替え作業を行う

■新規プレート・パッキンを持ち込み

■ﾎﾞﾙﾄ・ﾌﾚｰﾑ分解・ﾌﾟﾚｰﾄ取外

■新規ﾌﾟﾚｰﾄ/ﾊﾟｯｷﾝをﾌﾚｰﾑへ組込・気密試験

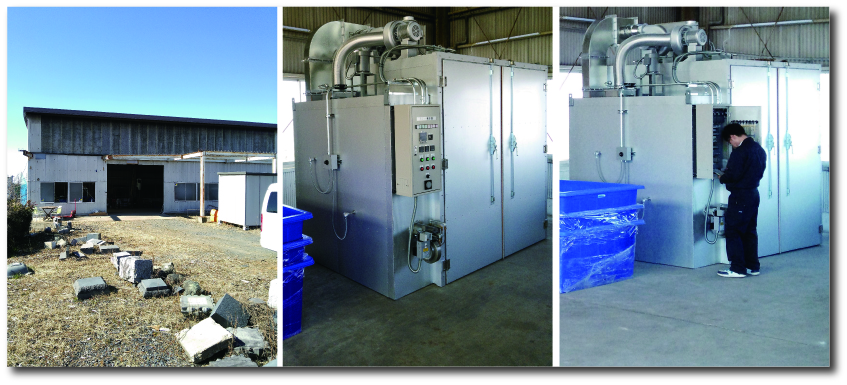

MDI 洗浄工場（茨木）・乾燥装置

ノズル口径φ60 ～φ100 プレート枚数 30-50 枚の洗浄の場合

ノズル口径φ150 ～φ200 プレート枚数 100-200 枚の洗浄の場合

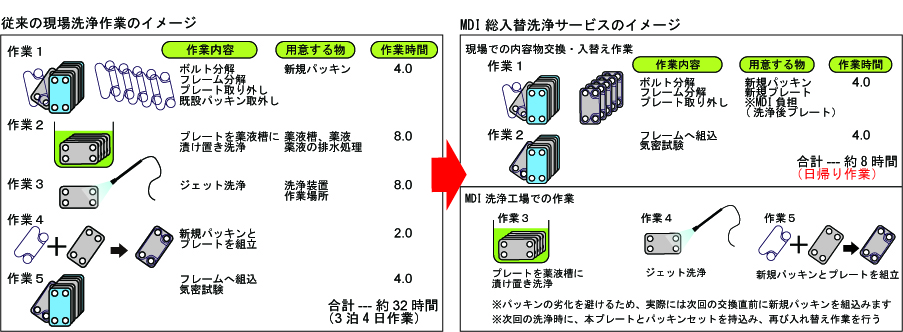

従来の現場作業、パッキン交換

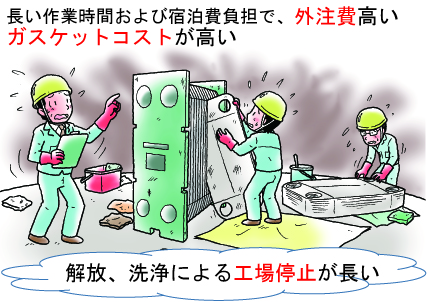

従来のプレート式熱交換器メンテナンス作業は以下の問題点があります。

解放、洗浄による長いプロセス停止時間
工場停止による儲からない時間が伸びてしまう
外注作業の長い作業時間及び宿泊費負担
外注作業を 3 社見積をしても宿泊費を含めた費用は下がらない
高いガスケットコストによる負担増
各メーカーから仕入れるため、負担は減らない

MDI の総入替サービス

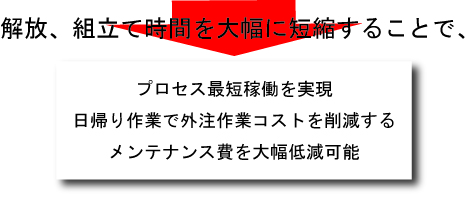

長期・複数回のメンテナンス契約を MDI 株式会社と締結していただくことで以下のメリットが得られます。

解放、組立て時間を短くできるためプロセス最短稼働を実現
日帰り作業で外注作業コストを削減
新規プレート一式は MDI による負担とし設備投資は不要
2 回目からは洗浄後のプレートを現場へ持ち込むものとします
長期（または複数回数）契約により 1 回当たりのメンテナンス費を大幅低減可能

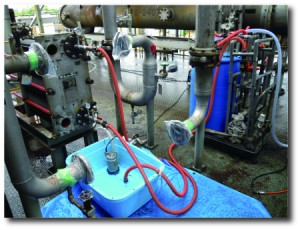

内部循環洗浄サービス

開放不可能なブレージングプレート式熱交換器や2重管式熱交換器などのの洗浄には、特殊洗浄装置を利用した内部循環洗浄サービスを実施しています。

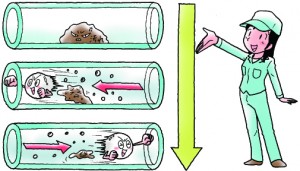

どんなに良い洗浄液を使用しても、循環洗浄だけでは堆積したスケールの除去が難しい場合もあります。

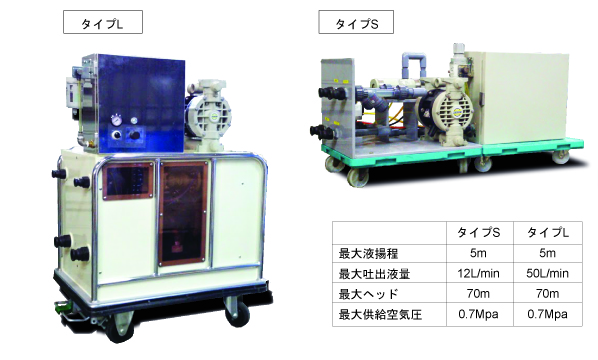

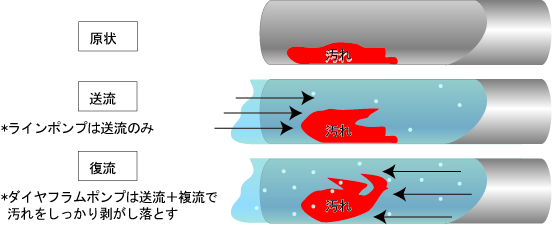

そこで水スケールに非常に有効なダイナミックデスケーラー専用に設計された、現場への持ち込みができる洗浄ユニットがROUND CAVIです。ROUND CAVIは、ダイヤフラムポンプを搭載し、往復流にて洗浄効果をアップ。合わせて、キャビテーションをおこす設計となっており、頑固な堆積にも効果的に作用します。さらに、エア駆動のため電源がない場所や防爆区域でも使用が可能です。
